產品簡介
第三代美的空調箱系列是集多年空調箱設計及制造經驗，進行多項改造和創新推出的一款適應市場需求的新型空氣處理機組。該系列產品經國家空調質量監督檢驗測試中心測試，具有低噪音、低漏風、防冷橋、結構緊湊等多項優勢，水準領銜業界。作為舒適性空調，可廣泛用于酒店、劇院、商場、辦公樓、學校、倉庫等各種場所；作為工業用空調，亦可滿足電子、化工、醫療、制藥、卷煙、食品、輕工等各行業的需要。
美的空調箱機組由吊式、臥式及立式三大系列組成，處理風量范圍：2000-40000m3/h。
產品的五大優勢
一、新型復合材料，箱體強度達歐洲2級指標
分體式復合型材結構專利，采用新型復合材料，內置高強度鋁型材讓箱體更堅固。箱體機械強度達到歐洲空氣處理機組標準EN1886的2級以上指標(在設計工況下使用，變形量≤4mm/m。

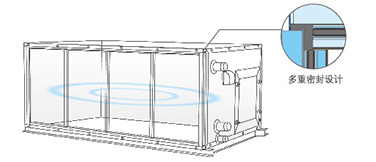

二、多重密封設計，漏風率≤0.29%，減少冷量流失
分體式復臺型材結構專利，獨特超低漏風結構設計，采用鋁臺盤邊框、雙層高密度復合板、密封海錦、螺栓連接等多重密封設計，正負壓隨動緊固，使得漏風率≤0.29%，優于目標不超過2%的要求。

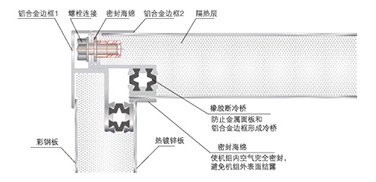

三、防冷橋設計，無凝露，不易生銹。
美的空調箱采用優質的PU橡膠斷冷橋，完全隔絕金屬接觸，防止金屬面板和鋁臺金邊框形成冷橋； 采用優質PU密封海綿，使機組內空氣完全密封，避免機組內表面結露；
整機箱體的防冷橋系數滿足歐洲空氣處理機組標準EN1886的TB2級要求．防凝露效果出色，氣密性好。
四、3層復合材質設計，保溫效果顯著

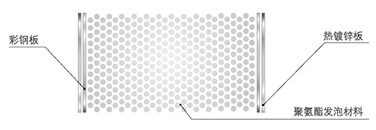

分體式復合型材結構專利，外板采用優質彩鋼板，內板采用防腐蝕的熱鍍鋅板，中間夾層充注45kg/m3的聚氨酯發泡材料。箱板導熱系數≤0.0224w/m.℃，具有閉式氣孔的絕熱材料，氣孔內空氣被分隔開而不會影響絕熱效果。
五、多重隔音設計，有效降低機房噪音
新型專利的復合材料、雙層高密度復臺板和多重密封結構設計具備優良的隔音性能，能有效降低機房噪音，隔音性能如下：
產品的其它優勢
一、名優品牌風機，減少運行噪音
美的空調箱采用知名品牌風機，所用的風機型號經專業軟件選型確定，確保最佳工況點和出口風速。 保證管路中良好的空氣流動狀態，減少運行噪音。
二、箱體密閉好，隔絕噪聲

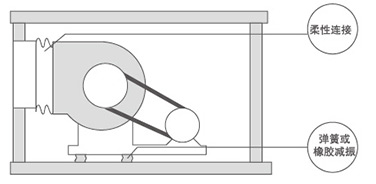

低噪聲風機經過嚴格的動、靜平衡實驗，噪音更低，風機出口采用柔性連接，風機底座與壁板彈性減振，從內部結構減少振動產生噪音。

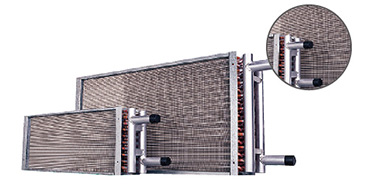

三、鋁鰭片換熱器，高效節能
機組換熱器采用優質鋁鰭片，交錯排列，再加上多種流路優化設計，提升了換熱效率進而讓系統運行更加高效節能，減少能耗。
四、優質彩鋼板，外形精致，抗腐防損
機組為內外框架整體式結構，外面板為優質采鋼板，精致又防腐，同時采用覆膜結構，有效防止在組裝及運輸過程中損傷面板。

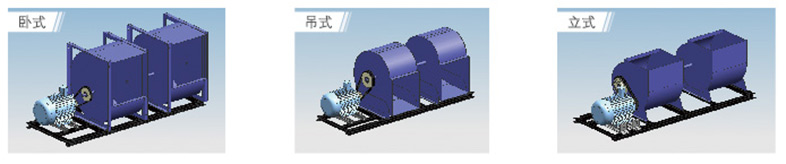

五、多種形式選擇，按需配置
美的空調箱擁有吊頂式風機盤管、臥式風機盤管、立式風機盤管三種形式可選， 可根據使用場所的具體需求，按需配置。
吊式：標配前下水平出風，不占用地面空間，只需安裝在天花板中或懸空吊掛。特點是機 組風量小、機組高度小、機組余壓小。
臥式：標配前上水平出風，在沒有吊裝空間且有機房等安裝場地時應用。特點是機組風量較大、設計余壓較大。
立式：標配前上頂出風設計，要求頂部送風且沒有太多的地面空間，滿足用戶頂部送風的 要求，并提供更大容量規格。特點是機組風量較大、設計余壓較大。
六、整體結構，安裝更快，更便捷
采用整體結構設計，其優勢在于，整機在運輸時可以充分保證箱體密封度和強度，方便安裝。
機組左右型的判別方式

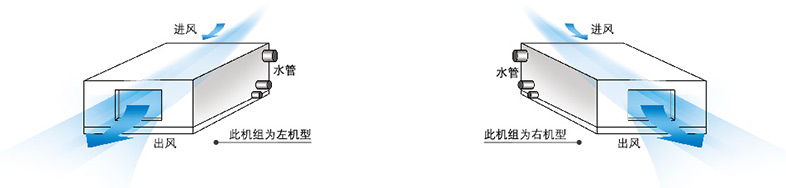

面對空調箱進風方向(順氣流方向)， 盤管接管在左側為左式機組， 在右側為右式機組。

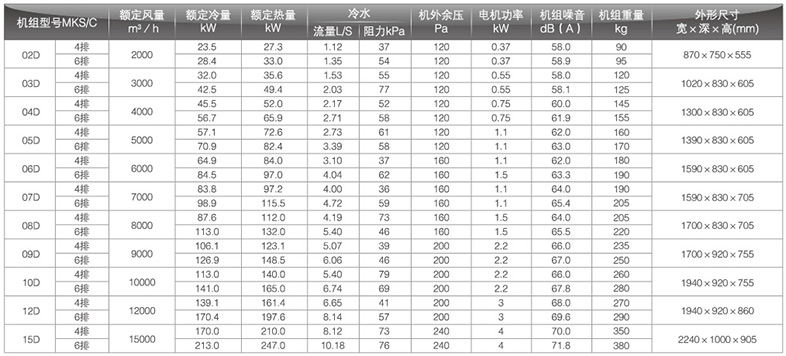

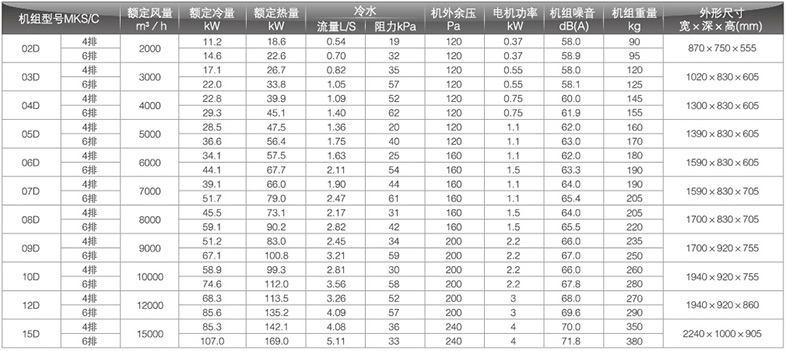

吊式風機盤管參數
一、回風工況
二、新風工況

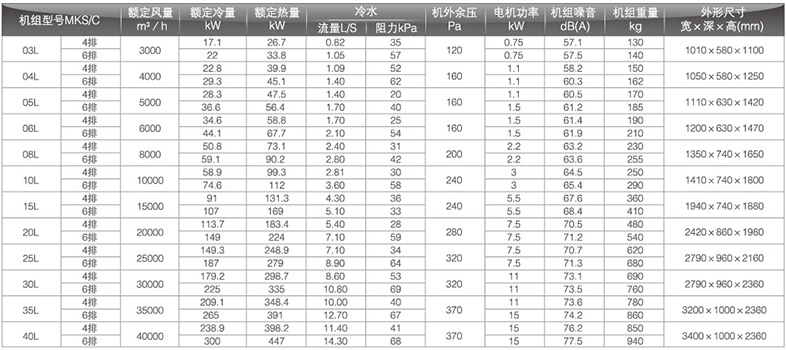

臥式風機盤管參數
一、回風工況
二、新風工況

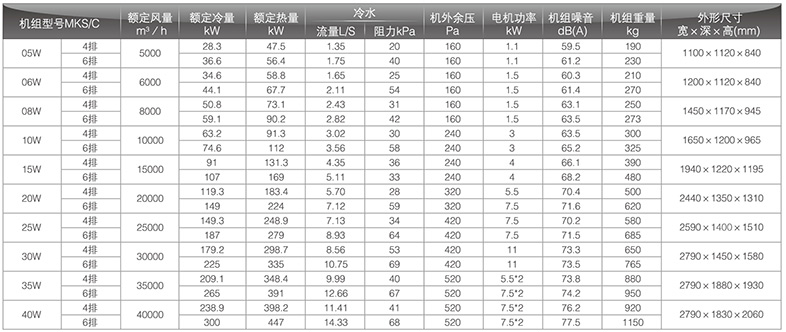

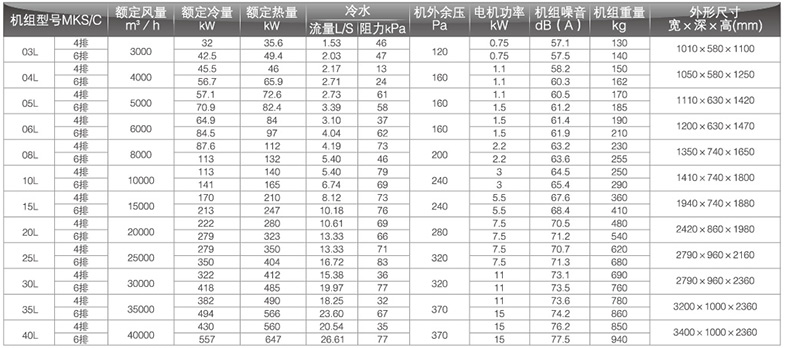

立柜式風機盤管參數
一、回風工況
二、新風工況
